مخزن کویل دار چیست؟

مخزن کویل دار(coiled tank) جهت تولید و تامین آب گرم بهداشتی در صنعت و ساختمانها بکار می‌رود که به آن «مخزن کویلدار» یا «منبع کویلی» می‌گویند. به مخزن کویل دار می‌توانیم آب گرم بهداشتی را، تولید و ذخیره کنیم. از لحاظ نحوه عملکرد، سیستم تا حد زیادی مشابه آبگرم کن‌های خانگی است. گرچه لازم به ذکر است که نحوه گرم نمودن آب در آن متفاوت است. مخزن کویل دار یکی از تجهیزاتی است که معمولا به همراه بویلر (دیگ بخار) در موتورخانه مورد استفاده قرار می‌گیرد.

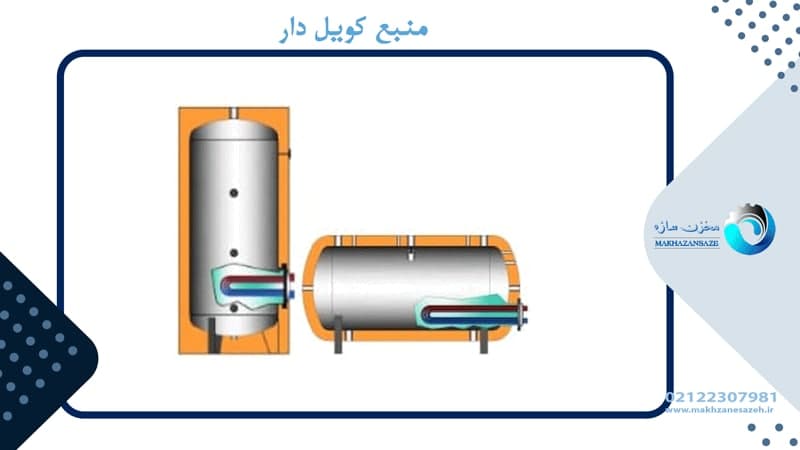

مخزن کویل دار متشکل از بدنه ای از جنس گالوانیزه گرم (دو طرف گالوانیزه) و دو عدسی محدب در کف و سقف می‌باشد. درون منبع کویل دار کویل قرار گرفته که وظیفه آن انتقال دما به آب سرد توسط روش القای انرژی گرمایی می‌باشد.. به دلیل انتقال انرژی گرمایی بالای مس و تاثیر به سزای آن در راندمان کار منبع، کاربرد گسترده‌تری نسبت به سایر متریال ها ساخت کویل دارد. منابع کویل دار یا به اصطلاح مخزن کویلی معمولا به صورت تک کوئلی ساخته می‌شوند. در مواردی که از سیستم های گرم کننده خورشیدی در کنار بویلر استفاده می‌شود از مخزن کویل دار دو کویلی در منابعی با ظرفیت بالا برای کاهش وزن مخزن کویلی از دو کویل استفاده می‌شود.

مزایای مخزن کویلی

  • تولید آب گرم به صورت بهداشتی
  • نگهداری آب گرم برای مصرف در پیک کاری
  • مصرف انرژی بهینه
  • عمر مفید بالا و در عین حال راندمان گرمایشی مطلوب
  • قیمت و کارایی مناسب
  • سهولت در تعمیر و نگهداری
  • ضریب انتقال حرارت بالاتر و راندمان بالاتر

تفاوت مخزن کویلی با منبع دوجداره

منبع کویل دار را با منبع دو جداره اشتباه نگیرید.! منبع دوجداره نیز از انواع مخازنی است که در جهت تولید آب گرم بهداشتی از آن استفاده می‌شود. پایه و اساس تولید آب گرم در مخزن کویل دار و دو جداره بر مبنای انتقال حرارتی به روش جابه‌جایی است. درمخزن دو جداره کویل وجود ندارد. این مخزن از دو جدار داخلی و خارجی تشکیل شده است. آبی که طی فعالیت دیگ بخار گرم، وارد بخش بین دو جدار می‌گردد. سپس انتقال حرارت بین آب سرد بهداشتی وارد شده به مخزن و جدار داخلی آن صورت می‌گیرد. نتیجه این کار تولید نمودن آب گرم بهداشتی برای استفاده در مصارف مختلف خواهد بود.

آشنایی با عملکرد منبع کویلی

در مخزن کویل دار یکی از جداره ها حذف و انتقال حرارت از طریق سطح لوله های گرمایش صنعتی(کویل) انجام می‌پزیرد. آبی که درون بویلر گرم شده به سمت کویل منبع کویل دار پمپاژ می‌گردد. در ادامه با کنار هم قرار گرفتن آب سرد بهداشتی    (DCWS) و تماس با سطح کویل آب گرم تولید می‌شود. منبع کویل دار آب گرم بهداشتی را از طریق لوله های آب  (DHWS)برای مصرف ارسال می‌کند. مقداری از این آب گرم بهداشتی پس از استفاده مصرف نشده باقی می‌ماند. این آب گرم دوباره به مخزن کویل دار باید برگردد تا در مصرف آب و انرژی صرفه جویی شود. آب از طریق لوله های برگشت آب گرم (DHWR) به مخزن کویل دار  برگشته و ذخیره می‌شود.

نکات مهم نصب مخزن کویلی

  • نصب مخزن باید در محلی تراز
  • ظرفیت استاندارد ذخیره آب گرم برای هر واحد مسکونی باید حداقل 29 گالن
  • برای کنترل فشار منبع و جلوگیری از ترکیدن یا سوراخ شدن، منبع مجهز به شیر اطمینان
  • دمای کاری شیر اطمینان حداقل 45 درجه و حداکثر 99 درجه سانتی گراد
  • در صورت نصب در محل نامظمئن، توسط تسمه به دیوار های جانبی محکم
  • نصب منبع کویلی اگر در محیط‌های باز انجام شود، باید حتما عایق گردد

مخزن کویلدار چیست؟

توجه: به موجب اعمال عایق کاری می‌توان از پرت حرارتی در فصول سرد سال جلوگیری

تعمیر مخزن کویل دار

مخزن کویل دار نیز مانند هر تجهیز دیگری زمانی برای تعمیر و نگهداری لازم دارد. به همین جهت در هنگام ساخت منبع کویل دار دریچه ای آدم رو و بیضی شکل به ابعاد 15*11 اینچ مناسب مخازن تحت فشار در نظر گرفته می‌شود. در هنگام تعمیر مخزن کویل دار توجه کنید که آب منبع باید تخلیه گردد. این کار توسط شیر تخلیه که در قسمت پایین منبع تعبیه شده صورت می‌گیرد. برای نصب مخزن کویل دار باید فنداسیونی به مساحت حداقل 10 سانتی متر در نظر گرفت تا در زمان تعمیر منبع کویل دار با مشکل روبه‌رو نشویم. پمپ برگرداننده آب مصرفی گرم به مخزن کویل دار بایستی به طور مداوم در حال کار باشد تا از رسوب و مواردی از این قبیل جلوگیری گردد. در صورت لزوم این پمپ باید به صورت آنالوگ یا دستی خاموش گردد.

خرابی مخزن کویل دار

در این بخش به برخی از  دلایل خرابی مخزن کویل دار می‌پردازیم. سوراخ شدن منبع کویلی از محل جوش عدسی یا از قسمتی که لبه خورده به ورق گالوانیزه یکی از شایع ترین فرسودگی های مخزن ذخیره آب گرم مصرفی می‌باشد. این اتفاق معمولا به دلایلی نظیر جوشکاری معمولی، الکترود معمولی، دقت کار و ایمنی ضعیف از جمله برهان‌هایی است که نتیجه آن سوراخ شدن مخزن از رد جوش عدسی است. یکی دیگر از دلایل این امر نوع جوش به کار رفته به هنگام ساخت مخزن است. در گروه کارخانجات مخزن سازه تمامی جوش ها با نظرات کارشناس فنی جوش و پرس ها توسط دستگاه های تمام اتوماتیک انجام می‌شود.

یکی دیگر از خرابی های مخزن کویل دار نشت منبع کویلی از قسمت آب مصرفی و نشت آب به داخل تابلو مشعل می‌باشد. برای رفع این مشکل می‌توانید با متخصصین مخزن سازه ارتباط حاصل نمایید.

تولید مخزن کویلی

عدسی مخزن در دو مدل ایستاده و خوابیده با توجه به شرایط مکانی توسط دستگاه پرس با رعایت استاندارد های ASME جهت فشار کار 100 PSIG تولید می‌شود. بدنه یا پوسته منبع کویل دار از ورق فولادی با روکش گالوانیزه گرم می‌باشد. جنس کویل به کار رفته می‌تواند مس، گالوانیزه و یا استنلس استیل باشد. کلیه خم ها و نورد ها در تولید مخزن کویل دار توسط دستگاه تمام اتوماتیک AKYAPAK چهار غلطکه انجام می‌گیرد. تمامی جوش های انجام گرفته بر روی منبع کویل دار، توسط ناظرین فنی جوش به روش های VT،UT،PT،RT،MT تست شده و گواهی آزمون های NDT برای آن صادر می‌گردد.

هزینه خرید مخزن کویلی

قیمت مخزن کویل دار به عواملی نظیر ظرفیت تولید آب گرم منبع، متریال ساخت بدنه و کویل و متراژ کویل در قیمت دستگاه بسیار اثر گذار است. برای دستیابی به اطلاعات تکمیلی و استعلام قیمت و یا مشاوره جهت ساخت، تعمیر، نصب، نگهداری و طراحی مخزن کویل دار می‌‌توانید از طریق منوی ارتباط با ما از مشاوره متخصصین ما بهرمند شوید.
